Layout

参考：https://zhuanlan.zhihu.com/p/661182311

代数几何解释：https://zhuanlan.zhihu.com/p/662089556

向量表示概述

高维计算空间与一维内存映射的发展解读与总结

核心问题

计算机内存是一维线性地址空间，而实际计算（如 GEMM 的二维矩阵运算、深度学习的三维及以上张量运算）常涉及高维空间。因此，如何高效表达高维计算空间并将其映射到一维内存，成为提升计算效率的关键问题。

历史发展三阶段

对高维到一维映射的探索可分为三个阶段，逐步优化对复杂高维结构的描述能力：

1. 第一阶段：BLAS 的 row/col-major + leading dimension 二十世纪七八十年代的 BLAS 库主要处理二维矩阵问题，通过行优先 / 列优先规则定义一维存储与二维逻辑结构的映射关系（如行优先按行连续存储，列优先按列连续存储）。为解决维度对齐、填充（padding）等问题，引入leading dimension（主导维度），用于描述第二维度的数据连续性，支撑基础线性代数运算。

2. 第二阶段：Tensor 的 shape + stride 二十一世纪初深度学习兴起后，批处理（batch）等需求推动高维数据（如含 batch、height、width、channel 等维度的张量）的广泛应用。在 BLAS 的 leading dimension 基础上，扩展出shape（形状）+ stride（步长） 体系：

   • shape 描述高维逻辑结构的各维度大小（如三维张量的 [batch, height, width]）；
   • stride 定义每个维度上相邻元素在一维内存中的地址间隔，通过逻辑坐标与 stride 的点积可快速完成高维到一维的映射。 该体系支持部分操作仅修改 shape 和 stride 而无需移动数据，但要求维度轴单调、数据连续性严格，灵活性有限。

3. 第三阶段：Hierarchy Tensor（层级张量） 2023 年提出的层级张量描述体系，在 shape + stride 基础上增加轴的层级描述（如 Graphene Tensor IR），允许在具体维度轴上表达更丰富的结构。其优势在于：

   • 支持复杂的张量分块和映射关系，适配现代 GPU 计算体系；
   • 通过 “描述 + 代数” 方式推导复杂逻辑空间与硬件存储排列的映射，为高维计算与硬件高效结合提供新途径。

Tensor 层次化描述体系与 Layout 解读总结

背景与应用场景

Tensor 的层次化描述体系在 Graphene Tensor IR 中被详细阐述，且在具体实现中，NVidia 开源的 cutlass 模板也采用了相同思路进行 Tensor 描述与计算。为提升抽象能力和编译时优化，cutlass 利用 C++17 实现了 cute 库 —— 其定义了层次化 Tensor 体系及基于此的代数计算，并基于该体系实现了最新 Hopper 架构上的矩阵运算。

Layout 的核心定义与组成

• Layout 的作用：作为数据排列的描述体系，核心功能是实现逻辑坐标到索引坐标（以 offset 表示）的映射，是连接计算空间与一维地址空间的关键映射结构。
• 组成部分：Layout 包含 Shape 和 Stride 两部分，且两者均为层级嵌套结构（需保持相同的层次关系）：
  • Shape：描述数据排列的分块层次和结构，可嵌套包含 Int 数据和 Shape（即支持层级嵌套）；
  • Stride：描述块内或块间的数据排列连续性，同样为层级嵌套表示。

本文组织结构

• 先以示例形式介绍一维向量、二维矩阵的表示；
• 再介绍层次化的 Tensor 表示；
• 随后介绍 cute 中常用的编译时和运行时形状描述；
• 最后总结 Layout 的功能。

回顾无层次的 Layout 描述 —— 即通过 Shape 和 Stride 描述的高维 Tensor

一维向量的表示

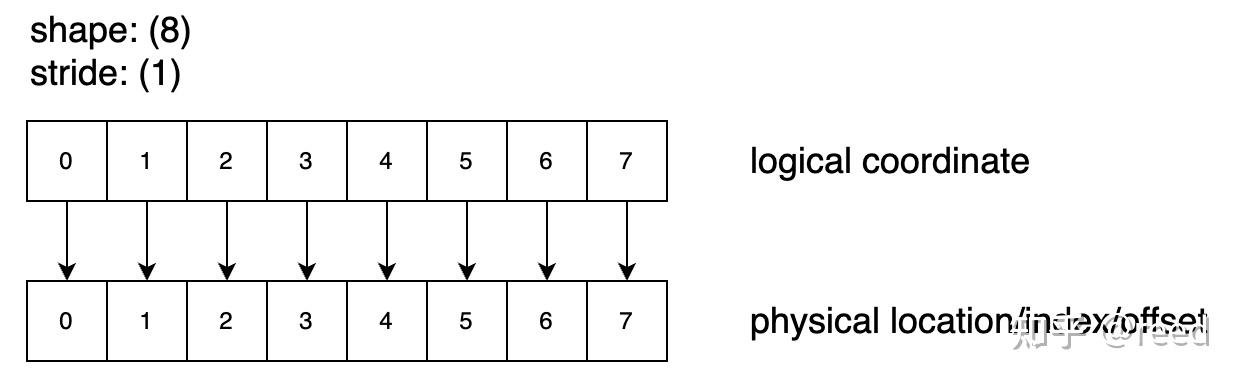

Shape: (8), Stride: (1) 表示该排列包含 8 个逻辑位置，在逻辑位置和物理（数据）做映射的时候每一个元素之间的差为 1，如图 1 所示其描述了 0-7 总计 8 个数字，其计算逻辑为 index_physical = index_logical * stride;

Figure 1. shape = 8, stride = 1 的逻辑空间和物理空间映射关系

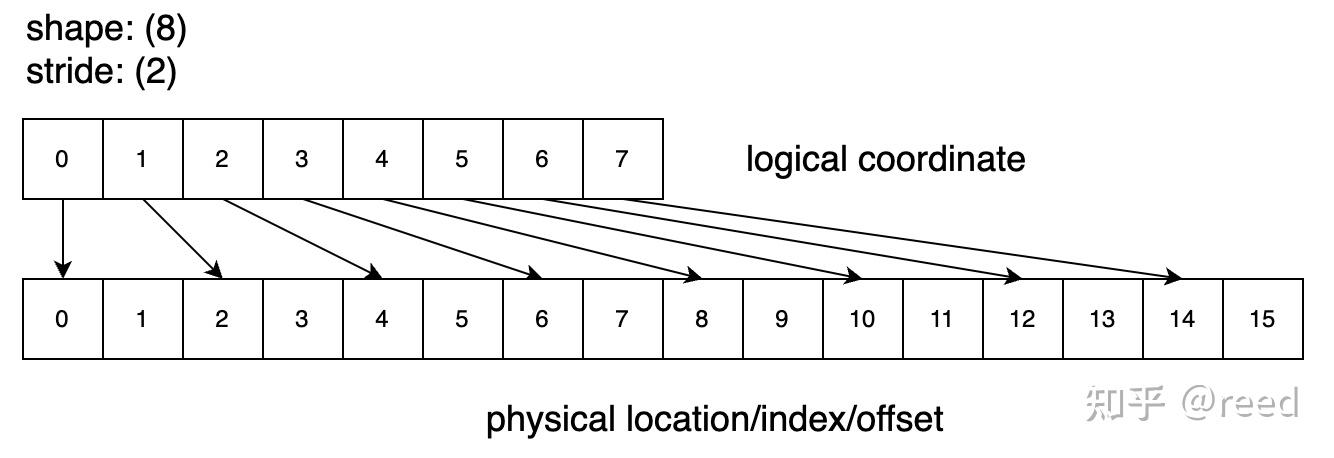

Shape: (8), Stride: (2) 表示该排列包含 8 个逻辑位置，每一个位置的坐标为自然序列 0-7，如图 2 所示，其对应物理位置映射时的公式为 index_physical = index_logical * stride; 这时候我们发现逻辑空间和物理空间的大小是不一样的，在 cute 体系下，逻辑空间可以被称作 domain，而代表存储的物理空间称作 codomain，也就是 size(tensor) = 8, cosize(tensor) = 15.

Figure 2. shape = 8，stride = 2 的逻辑空间和物理空间的映射关系

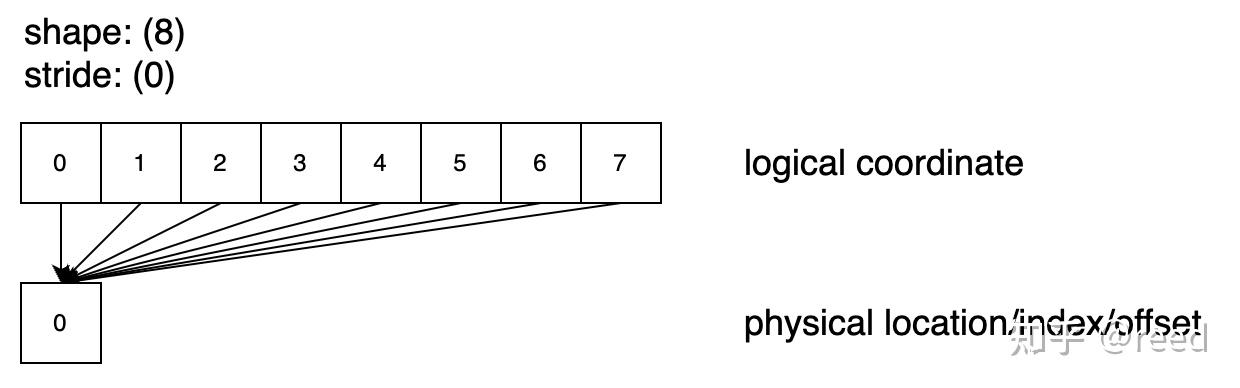

Shape: (8), Stride: (0) 表示逻辑上我们需要的 8 个数据都来自于同一个存储位置 0，如图 3 所示，所有的元素都指向同一个物理位置，通过图示也可以看到该 layout 的 cosize 为 1。

Figure 3. shape = 8, stride =0 的逻辑空间和物理空间的映射关系

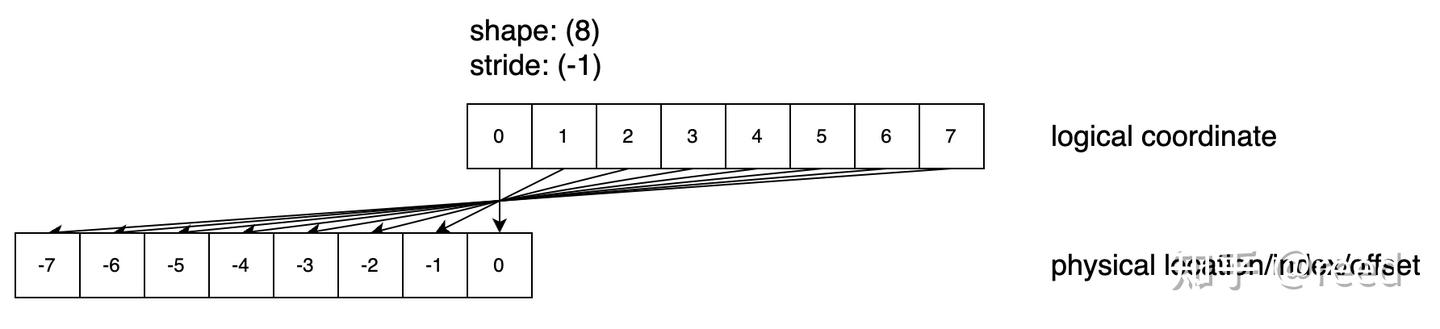

Shape: (8), Stride: (-1) 通过 Stride 设置为 -1 可以实现对数据的前向访问，并且顺序是 reverse 的，这种 case 很少用到。

Figure 4. shape = 8, stride = -1 的逻辑空间和物理空间的映射关系

以上一维空间的示例，呈现了 Tensor 在其 shape 不变的情况下，通过 stride 的改变可以描述 tensor 中的各个元素在物理空间中的位置。我们在使用 Tensor 时候，关注的是其逻辑的大小，而通过 stride 则将这个逻辑空间和实际存储的物理空间进行了关联。并且在计算层面，我们可以看到其始终满足 index = coordinate * stride；

二维矩阵的表示

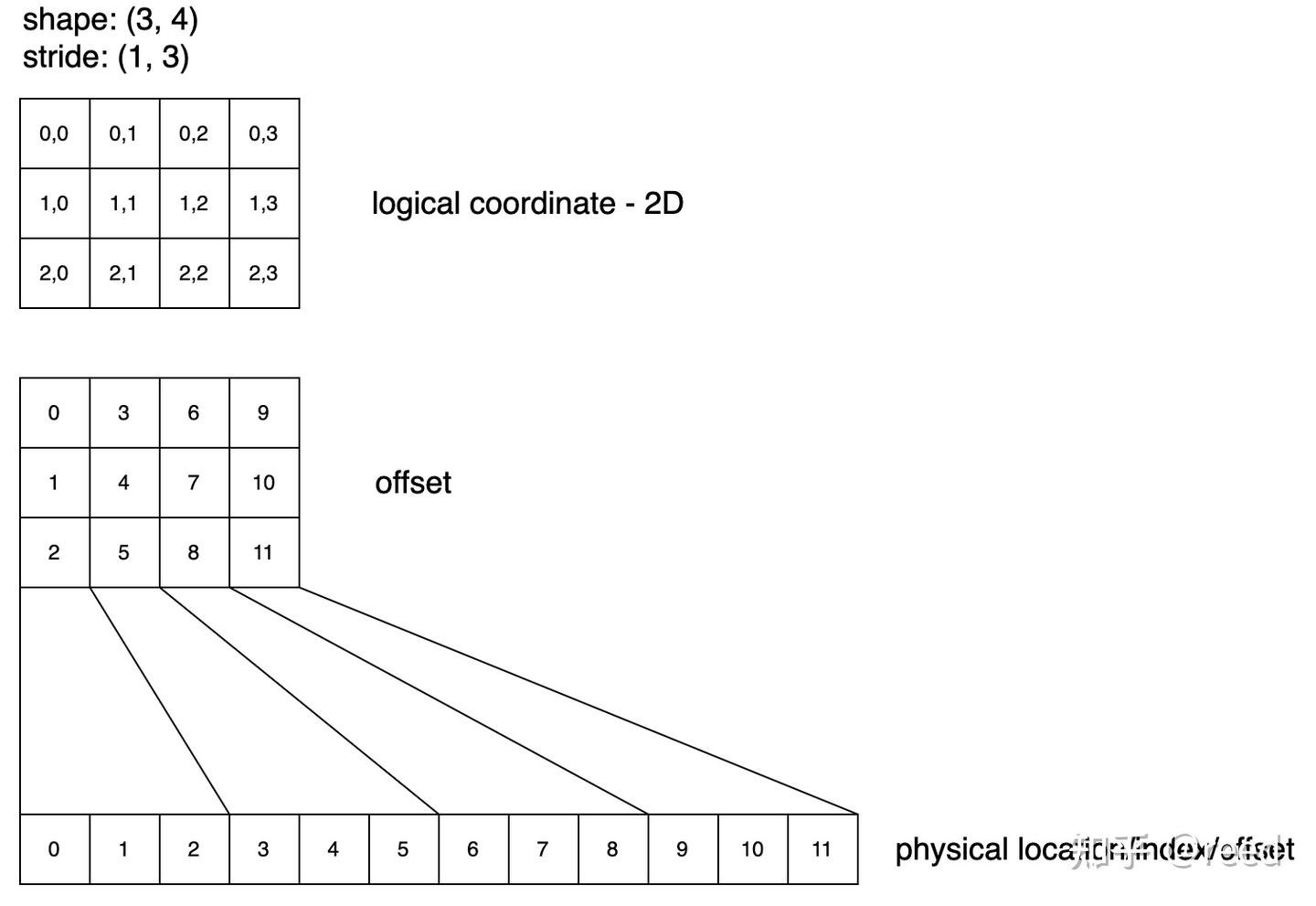

Shape: (3, 4), Stride: (1, 3)，和一维向量比较类似，此次的二维空间指的是 Tensor 的逻辑空间，其存储结构依然可以是一维的，二维空间的列优先描述可以表达为 shape(3, 4), stride(1, 3), 如图 5，shape 中的 3，4 分别表示矩阵的行数和列数，stride 中的 1，3 分别表示元素沿着行增加 1 则物理存储相对的加 1，而其中的 3 则表示如果元素沿着列增加 1 则其在存储空间的位置需要增加 3。

Figure 5. shape = (3,4) stride = (1, 3) 的逻辑空间和物理空间的映射关系

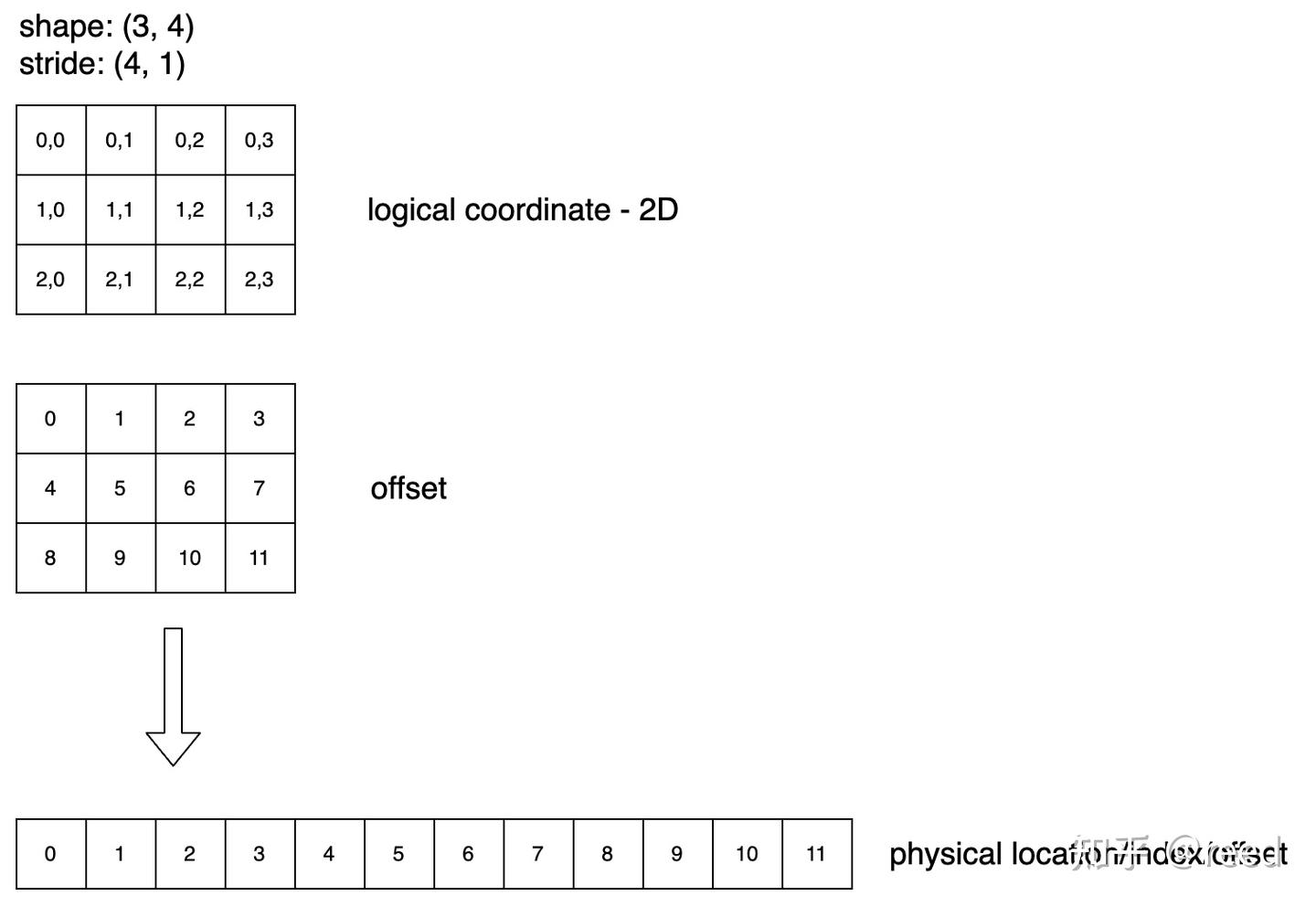

Shape: (3, 4), Stride: (4, 1)，和上面类似，Shape 不变，而 stride 由 (1，3) 变为 (4, 1) 则存储结构变为行优先，即在物理存储数据的时候先存储每一行，行内元素存储的优先级高。

Figure 6. shape = (3, 4) stride = (4, 1) 的逻辑空间和物理空间的映射关系

二维矩阵的描述和一维类似，shape 表示其逻辑形状，stride 表示具体的某个元素和物理空间的映射时的间隔量。逻辑空间到物理空间的映射通过点积来完成。从二维空间我们可以很容易的扩展到高维空间，如深度学习常用的（N，H，W，C），其映射关系依然利用点积公式：

$$inde{x}_{physical}=coordinate\ast stride=\sum _{i}coordinat{e}_i\cdot strid{e}_i$$

有层次的 Layout（Heriarchy Layout）

单调 Tensor 描述与层次化 Tensor 描述（Heriarchy Layout）解读总结

单调 Tensor 描述的特点与限制

• 应用广泛：一维向量、二维矩阵的无层次描述（即通过 shape 和 stride 描述）被深度学习框架（如 PyTorch）广泛采用，可通过 shape 属性和 stride() 方法获取对应信息。
• 核心限制：这种描述中，Tensor 的每一个轴只能对应一个 stride 值，意味着某一维度上的数据连续性关系不可变更 —— 即 Tensor 无法分块，因此被称为 “单调 Tensor 描述”。

层次化 Tensor 描述（Heriarchy Layout）的引入与核心概念

• 引入原因：单调 Tensor 描述无法满足复杂计算场景的需求，尤其是在处理 NVidia 硬件的指令计算等场景时，其 “不可分块” 的限制导致描述能力不足，因此需要层次化描述。
• 核心逻辑：层次化 Tensor（或 Heriarchy Layout）以原有的单调 Tensor 描述的 “小块” 为基础单元，将这些小块组合成更大的 Tensor，形成 “Tensor 套 Tensor” 的层级结构。
• Layout 的层次性：由于 Tensor 本身具有层级，描述其坐标到物理位置映射关系的 Layout 也相应具有层次性，以适配这种嵌套结构。

层次化 Tensor 的 Shape 与 Stride 描述示例解读总结

传统 Layout 与层次化 Layout 的区别

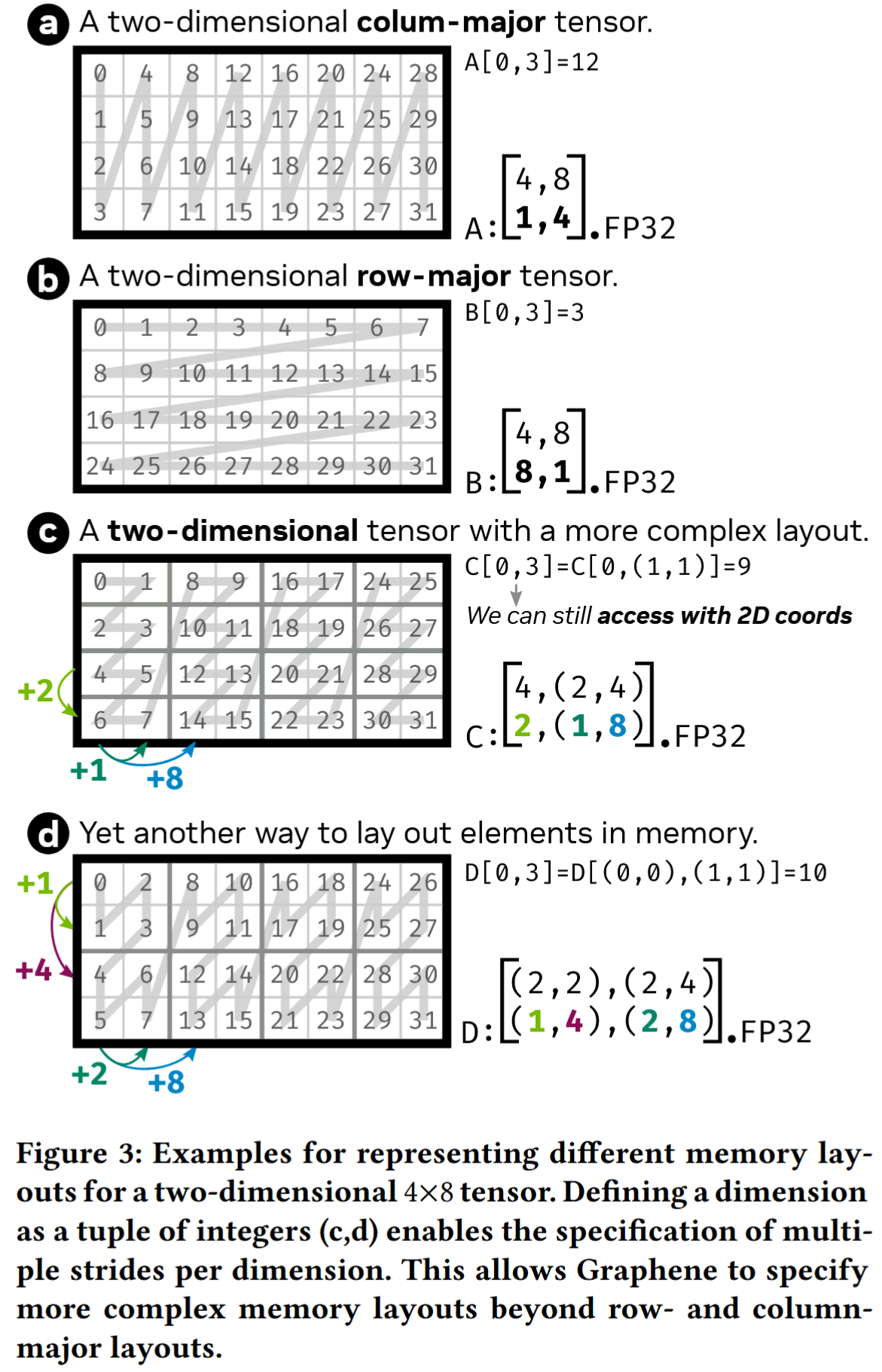

• 传统的列优先、行优先 Layout 属于单层 Tensor 描述（如图 7-a/b），适用于轴连续性固定（单调）的简单场景；
• 对于存在 “不单调轴” 的复杂情况（如图 7-c/d），传统的 shape+stride 描述无法表示，需引入层次化 Tensor 描述（多层嵌套结构）。

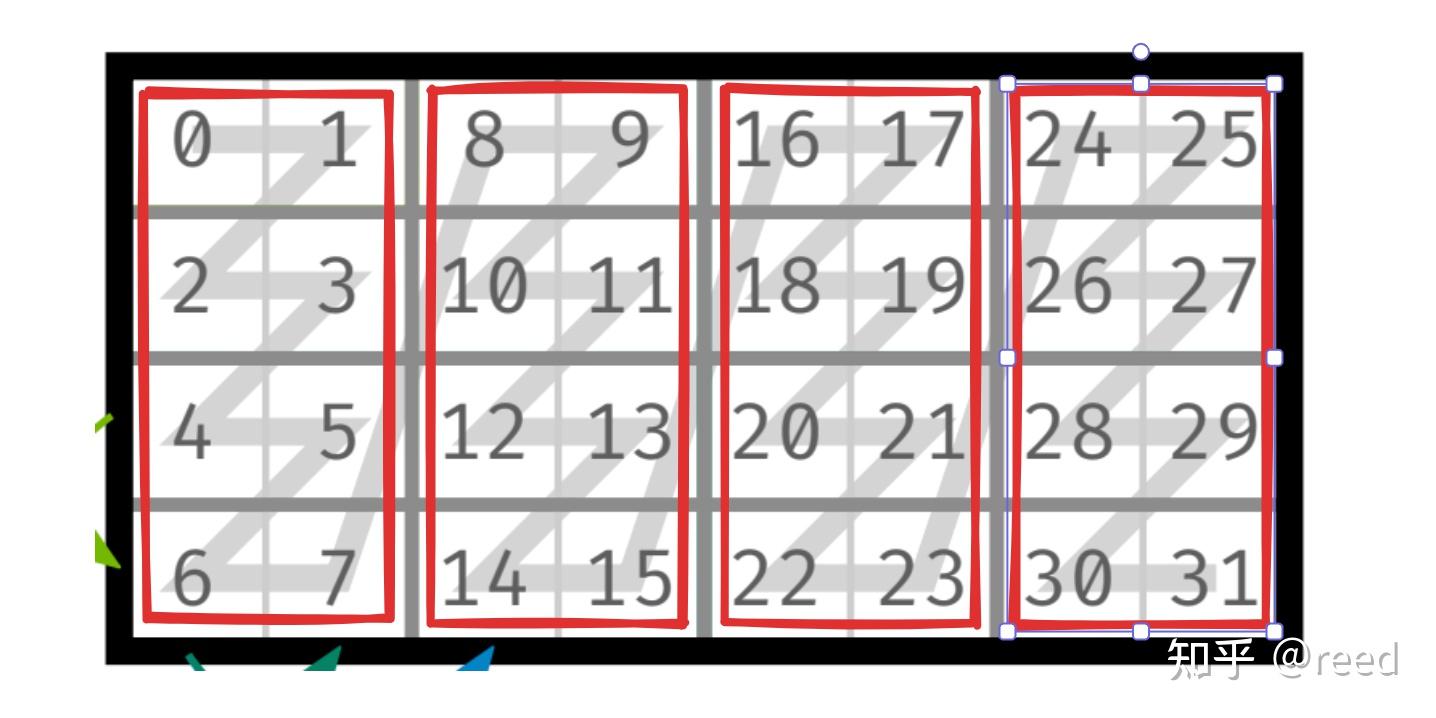

层次化 Tensor 的示例解析（以图 7-c 为例）

• 层级划分：整体可拆分为 “内层 Tensor” 和 “外层 Tensor” 的嵌套结构：
  • 内层 Tensor（红框标注部分）：作为基础单元，其 shape 为 (4, 2)（4 行 2 列），stride 为 (2, 1)（行方向间隔 2，列方向间隔 1）。
  • 外层 Tensor：以 “内层 Tensor” 为元素，其 Layout 的 shape 为 (1, 4)，stride 为 (4, 1)（表示在列方向上有 4 个内层 Tensor 单元）。
• 整体结构与层级 shape：
  • 合并后整体为 4 行 8 列（列方向由 “内层 2 列 × 外层 4 个单元” 组成，即 8=2×4），因此层级 shape 需体现这种嵌套关系，表述为 (4, (2, 4))：
  • 第一个元素 4 表示整体的行数；
  • 嵌套部分 (2, 4) 表示列方向的层次：2 为内层 Tensor 的列数，4 为外层 Tensor 包含的内层单元数量。
• 层级 stride 的确定：
  • 层级 stride 需与 shape 的层次结构一致，形式为 (x, (y, z))：
  • x 对应行方向的间隔（内层 Tensor 行之间的距离），值为 2；
  • y 对应内层 Tensor 列方向的间隔，值为 1；
  • z 对应外层 Tensor 中相邻内层单元的横向间隔（通过第一个红框左上角元素 0 与第二个红框左上角元素 8 的差值计算），值为 8。 因此，层级 stride 为 (2, (1, 8))。

与上面类似，图 7-d 的 Tensor 采用两层嵌套结构，具体划分如下：

• 层级划分：整体可拆分为 “内层 Tensor” 和 “外层 Tensor” 的嵌套结构：
  • 内层 Tensor（红框标注）：作为基础单元，其 shape 为 (2, 2)（2 行 2 列），stride 为 (1, 2)（行方向间隔 1，列方向间隔 2）。
  • 外层 Tensor（绿线标注）：以 “内层 Tensor” 为元素，其 shape 为 (2, 4)（2 行 4 列，即外层在行列方向上分别包含 2 个和 4 个内层单元），stride 为 (1, 2)。
• 合并后的层次化 shape 描述
  • 整体 shape 为嵌套结构 ((2, 2), (2, 4))，各数字含义对应：
  • 内层 Tensor 的行数（2）、外层 Tensor 的行数（2）；
  • 内层 Tensor 的列数（2）、外层 Tensor 的列数（4）。
• 层次化 Stride 描述
  • stride 需与 shape 的层次结构保持一致，为 ((1, 4), (2, 8))，具体含义：
  • 内层 stride (1, 4)：对应内层 Tensor 的行间隔（1）和列间隔（4）；
  • 外层 stride (2, 8)：对应外层 Tensor 中相邻内层单元的行间隔（2）和列间隔（8）。

层次化 Tensor 的坐标映射与 Cute 中的 Shape 实现解读总结

层次化 Tensor 的坐标映射规则

层次化 Tensor 的逻辑空间到物理空间的映射，核心规则与传统 Tensor 一致：通过逻辑坐标（coordinate）与 stride 的点积计算物理位置（offset）。区别在于，层次化 Tensor 的坐标也采用层级化表达，与层级化的 stride 结构对应，确保复杂分块场景下映射的准确性。

层次化 Tensor 的核心优势

通过层级化的 shape 和 stride 分解与组合，突破了传统 Tensor “单轴单 stride” 的限制，能够表达更丰富的 Tensor 结构（如有分块、不单调轴的复杂数据排布），适配更灵活的计算需求。

Cute 中 Shape 的实现：常量 Shape 与变量 Shape

cute 库通过 make_shape 和 make_stride 接口构建层次化的 shape 和 stride，且支持嵌套（make_shape 的参数可包含 make_shape 的结果）。为提升效率，shape 被区分为常量 Shape（编译时 Shape） 和变量 Shape（运行时 Shape）：

1. 常量 Shape（编译时 Shape）

   • 特点：在编译时确定维度信息，可提前完成坐标映射或推导，减少运行时计算量。
   • 适用场景：需编译时决策的场景（如依赖寄存器空间申请的矩阵分块大小）。
   • 实现形式：用 Int<K>{} 表示（Int 为编译时常量类型，K 为具体数值，{} 用于构造常量对象）。
   • 示例：

auto shape = make_shape(Int<2>{}, Int<3>{});  // 二维编译时shape：(2, 3)
auto shape1 = make_shape(shape, Int<3>{});   // 嵌套构造：((2, 3), 3)

1. 变量 Shape（运行时 Shape）

   • 特点：维度信息在运行时确定，无需编译时决策，适用于动态维度场景（如 vector 长度）。
   • 约定：即使传入字面量（如 2、3），在 cute 中也表示变量 Shape。
   • 示例：

auto shape = make_shape(2, 3);  // 二维运行时shape：(2, 3)
auto shape = make_shape(m, n);  // 用变量m、n定义运行时shape

总结

层次化 Tensor 通过层级化坐标与 stride 的点积实现映射，突破了传统 Tensor 的表达限制；cute 库则通过区分常量 Shape（编译时优化）和变量 Shape（运行时灵活性），为层次化 Tensor 的构建与高效计算提供了实用工具，兼顾了复杂数据结构的描述需求与硬件级的计算效率。Layout 的本质是函数，其可以实现由一种坐标系统变换到一个表示偏移量的标量，超参为 Tensor 的逻辑 shape 和 stride，即

$$offset=Layou{t}_{stride}^{shape}(coordinate)$$
